Sourcing — Poste prise photo — Projet SODI

Code projet : SODI

Phase : Sourcing fournisseurs (camera + objectif + eclairage)

Date : 2026-05-18

Statut : Specs verrouillees Devis fournisseurs en cours

Sommaire

Cahier des charges client
Specs zone photographiee (extraites CAO)
Dimensionnement objectif
Dimensionnement capteur (resolution)
Specs boitier camera
Eclairage salle blanche ISO8
Sourcing fusionne — Gamme 12 MP
Sourcing fusionne — Gamme 20 MP
Sourcing objectifs C-mount 1.1"
Top 3 recommandations devis
Prochaines actions
Sources consultees

1. Cahier des charges — partie prise de photo

Le poste integre une fonction de controle qualite (assuree par un systeme de vision tiers, hors-perimetre de ce document) et une fonction de prise de photo pour archivage / tracabilite qui fait l'objet du present sourcing.

Principe unique de prise de vue : tous les produits a documenter sont photographies tiroir ouvert, l'objet pose sur le plateau coulissant, en vue zenithale. Le poste de prise de photo est distinct du systeme de controle qualite : meme structure mecanique, mais cinematique et capteur differents.

Produits a documenter

Produit type A — pieces planes/souples, dimensions variables de quelques cm² jusqu'a environ 1200 × 2500 mm. Photographie des 2 faces (retournement par operateur entre 2 prises). Lecture obligatoire d'une etiquette d'identification visible.
Produit type B — assemblage compact d'environ 600 × 600 mm, depose sur un instrument de mesure (balance) dont l'afficheur doit etre inclus dans le champ photo (lecture de la mesure visible sur l'image archivee). Cadence : ~150 a 200 prises / mois.

Detail mini a resoudre

Elements de fixation (Ø ~5 mm) doivent etre nets et identifiables
Caracteres etiquette identification (~5 mm de haut) doivent etre lisibles a 100 %
Distinction de matiere (couleurs/reflectance differentes) imperative → camera couleur obligatoire

Cinematique de prise de vue

Operateur ouvre le tiroir (extension cantilever)
Operateur depose l'objet sur le plateau
Operateur ferme le tiroir ou laisse ouvert selon procedure
Camera prend la photo (mono-shot pour produit B, multi-shots / stitching pour grands produits A)
Image archivee automatiquement dans un dossier reseau, nommee selon les elements lus de l'etiquette
Operateur retourne le produit pour la face opposee si besoin

Environnement

Salle blanche classe ISO8
Eclairage controle dans la cabine (potentiellement different du reste de la salle)
Archivage centralise sur partage reseau interne

2. Specs zone photographiee (extraites CAO SolidWorks)

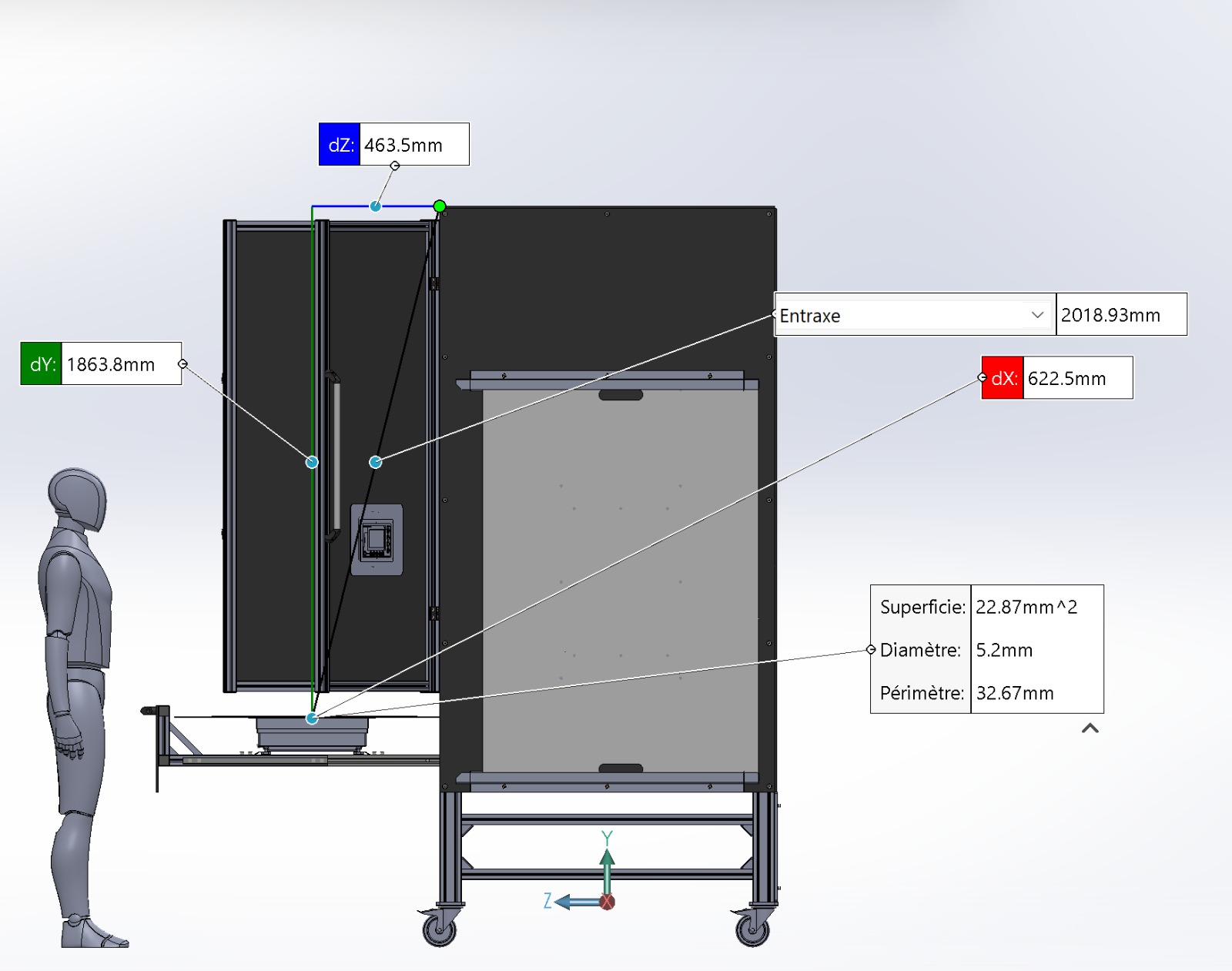

profil cotation — Image 01 — Profil cote cabine + balance avec cotation dX/dY/dZ et rivet Ø5.2 mm

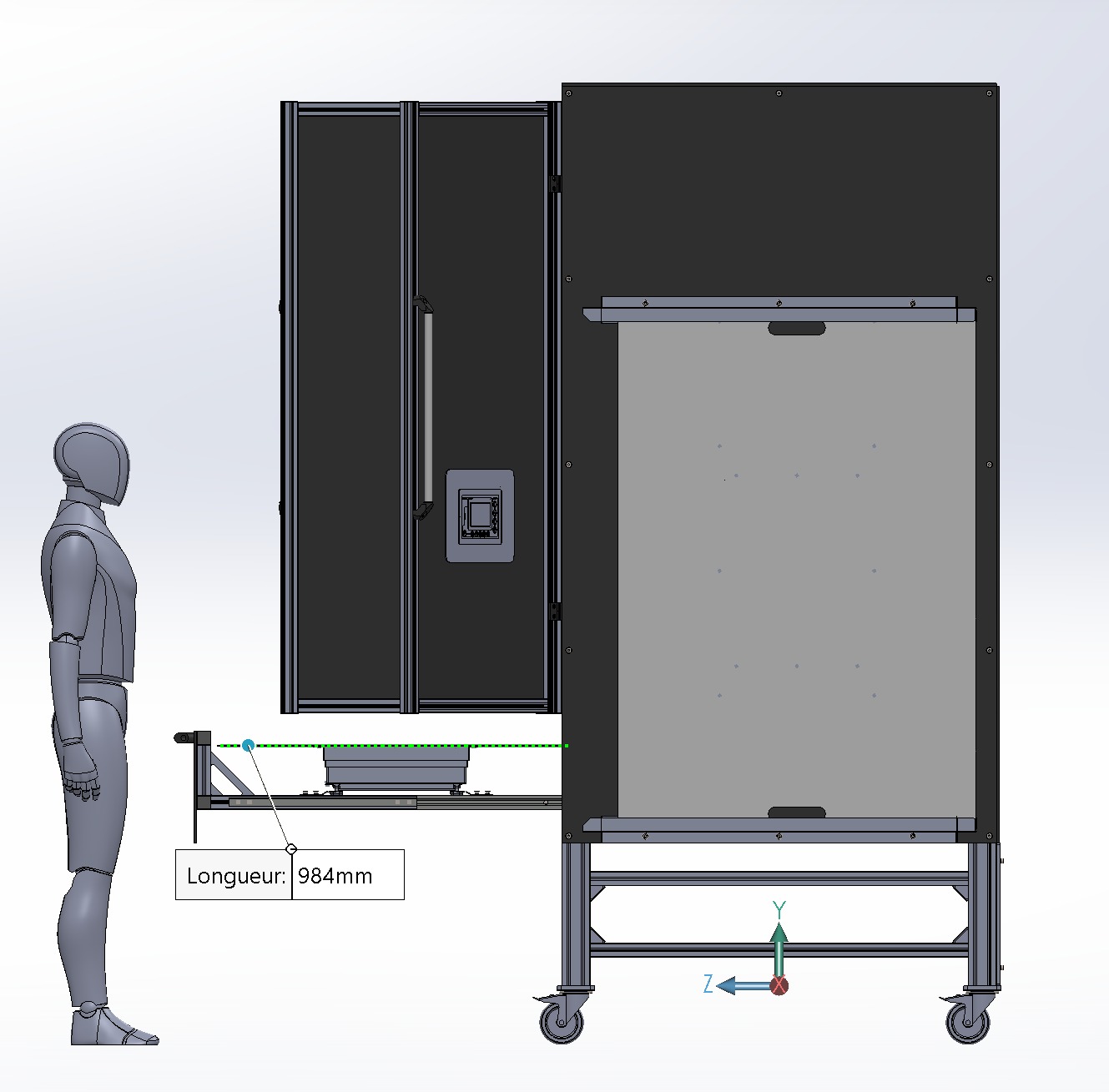

profil plateau — Image 02 — Profil cote, plateau deploye, longueur 984 mm

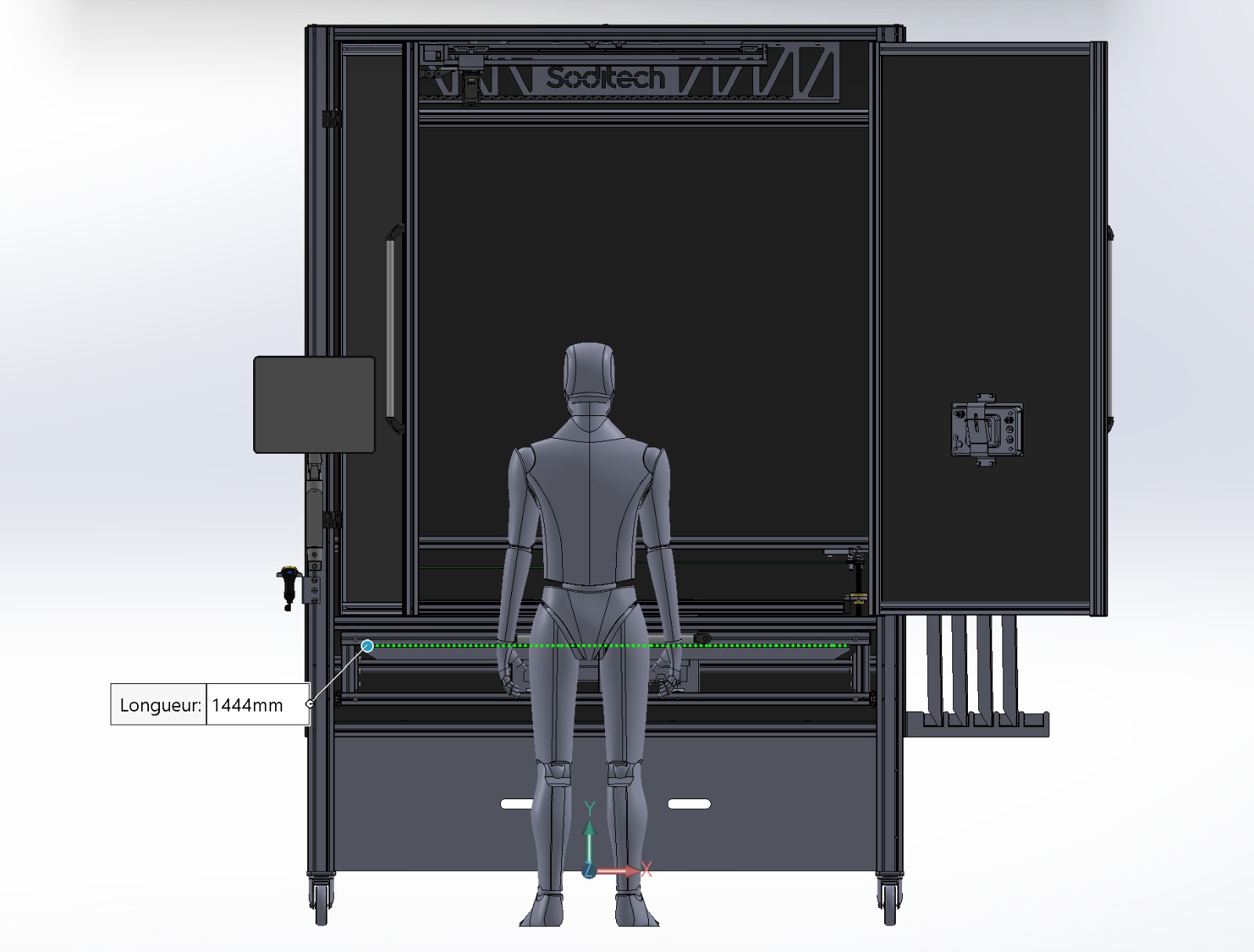

Image 03 — Vue face interieur cabine, largeur 1444 mm + rail superieur (chariot camera potentiel)

Parametre	Valeur	Source
Zone photo a plat (tiroir)	1444 mm × 984 mm	Image 3 (largeur) + Image 2 (longueur)
Distance camera → plat	~960 mm vertical	Calc. 1864 − 900
Hauteur cabine	1864 mm	Image 1 (dY)
Profondeur cabine	622 mm	Image 1 (dX)
Entraxe total poste	2018 mm	Image 1
Plan de travail (hauteur tiroir)	~900 mm	Reference operateur
Detail mini a resoudre	Rivet Ø 5.2 mm	Annotation CAO image 1

Contrainte produit type A : taille max ~1200 × 2500 mm > zone 1444 × 984 mm → multi-shots / stitching obligatoire pour grands formats. Produit type B (600 × 600 + afficheur instrument de mesure) → mono-shot.

3. Dimensionnement objectif

Formule : f = D × L_capteur / L_objet avec D = 960 mm, L_objet = 1444 mm.

Capteur	L_capteur	Focale calculee	Distorsion	Verdict
1/1.8"	7.18 mm	4.8 mm	Forte	NON
2/3"	8.8 mm	5.9 mm	Sensible	Moyen
1"	13.2 mm	8.8 mm	Moderee	Bon
4/3 (M43)	17.3 mm	11.5 mm	Faible	Tres bon
APS-C	23.5 mm	15.6 mm	Tres faible	IDEAL

Recommandation : capteur ≥ 1", focale 12-16 mm, monture C. Diaphragme F4-F8 (profondeur de champ ~10 cm).

4. Dimensionnement capteur (resolution)

Cible : rivet Ø 5.2 mm net + etiquette identification lisible. Zone 144.4 × 98.4 cm.

Resolution	WxH px	Pitch sur objet	Px sur Ø rivet	Lecture etiquette	Verdict
12 MP	4096×3000	0.35 mm/px	15 px	OK	Cible mini
20 MP	5472×3648	0.26 mm/px	20 px	Tres OK	Confort + zoom num
24 MP APS-C	6000×4000	0.24 mm/px	22 px	Confort+++	Excellent

Note ratio : zone 1.467 (~ 3:2) → capteur 3:2 (APS-C) ou format carre 1:1 (IMX541) colle mieux. Capteur 4:3 → cadrage axe long sur 1444 mm largeur, perte verticale.

5. Specs boitier camera

Critere	Valeur
Capteur	1" min, APS-C ideal — Sony IMX264/183/304/541/545
Resolution	12 MP cible (20 MP acceptable)
Type capteur	CMOS global shutter prefere
Couleur	OUI (distinction matiere multi-couches)
Interface	GigE Vision PoE OU USB3 Vision au choix
Trigger	logiciel + entree opto-isolee (bouton operateur)
Boitier	IP30 min, capot inox/alu sans plastique degazant
Compatibilite salle blanche	ISO8
Fixation	plafond cabine, axe optique vertical

6. Eclairage salle blanche ISO8

Uniformite < 10 % sur 1444 × 984 mm
CRI > 90 (rendu couleur fidele matieres reflechissantes)
5000 K (lumiere du jour neutre)
Pas d'IR parasite

Candidats : Smart Vision Lights LWL300, Effi-Flex 1500 mm, CCS LDR2, Falcon F2. Backlight LED en option (controle silhouette).

7. Sourcing fusionne — Gamme 12 MP

Synthese des recherches Claude (sourcing-boitiers-claude.md) + Codex gpt-5.5 (sourcing-boitiers-codex.md).

Marque	Reference	Capteur	Format	Pixel	fps	Shutter	Interface	Temp.	Prix HT	Source
Basler	`acA4112-8gc`	Sony IMX304	1.1"	3.45 µm	8	Global	GigE PoE	0/50°C	~1950 €	basler
Basler	`a2A4096-30ucBAS` recent	Sony IMX545 Pregius S	1/1.1"	2.74 µm	30	Global	USB3	0/50°C	~900-1200 €	basler
IDS Imaging	`GV-5200SE-C-HQ`	Sony IMX304	1.1"	3.45 µm	10	Global	GigE PoE	0/45°C	~1300-1500 €	ids
FLIR/Teledyne	`BFS-PGE-122S6C-C`	Sony IMX304	1.1"	3.45 µm	9.9	Global	GigE PoE	0/50°C	~790 €	edmund
FLIR/Teledyne	`BFS-U3-122S6C-C`	Sony IMX304	1.1"	3.45 µm	23	Global	USB3	0/50°C	~1858 €	Wilco
Allied Vision	`Alvium G1-1236c`	Sony IMX304	1.1"	3.45 µm	9.6	Global	GigE PoE	−20/+65°C	~800-950 €	allied
Allied Vision	`Alvium 1800 U-1236c`	Sony IMX304	1.1"	3.45 µm	22-23	Global	USB3	−20/+65°C	~1986 €	Edmund
LUCID	`Triton TRI120S-CC` IP67	Sony IMX304	1.1"	3.45 µm	10	Global	GigE PoE M12	−20/+55°C	~650-740 €	lucid
Hikrobot	`MV-CH120-10GC`	Sony IMX304	1.1"	3.45 µm	9.4	Global	GigE PoE	0/50°C	~450-650 €	maxxvision
Hikrobot	`MV-CH120-11UC`	Sony IMX304	1.1"	3.45 µm	30.3	Global	USB3	0/50°C	~1223 €	Light186
Baumer	`VCXG-124C`	Sony IMX304 Gen2	1.1"	3.45 µm	9	Global	GigE	0/60°C	~2138 €	baumer
Baumer	`VCXU-124C`	Sony IMX304 Gen2	1.1"	3.45 µm	28-29	Global	USB3	0/60°C	~1100-1600 €	Eltra
JAI	`GOX-12401C-PGE`	Sony IMX304	1.1"	3.45 µm	~9	Global	GigE PoE	−5/+45°C	~1200-1500 €	jai
The Imaging Source	`DFK 38UX304` / `38GX304`	Sony IMX304	1.1"	3.45 µm	23 USB / 9 GigE	Global	USB3 ou GigE	−5/+50°C	~1400-1800 €	TIS / OEMCameras
Daheng	`MER2-1220-32U3C`	Sony IMX304	1.1"	3.45 µm	31.9	Global	USB3	0/50°C	~800-1200 €	VA Imaging

8. Sourcing fusionne — Gamme 20 MP

Marque	Reference	Capteur	Format	Pixel	fps	Shutter	Interface	Temp.	Prix HT	Source
Basler	`acA5472-5gc`	Sony IMX183	1"	2.4 µm	5	Rolling	GigE PoE	0/50°C	~790 €	basler
Basler	`acA5472-17uc`	Sony IMX183	1"	2.4 µm	17	Rolling	USB3	0/50°C	~900-1060 €	Graftek
Basler RECO	`a2A4504-5gcBAS`	Sony IMX541 Pregius S	1.1"	2.74 µm	5	Global	GigE PoE	−10/+60°C	~2370 €	basler
IDS Imaging	`GV-5800SE-C-HQ`	Sony IMX183	1"	2.4 µm	6	Rolling	GigE PoE	0/45°C	~1200-1500 €	ids
IDS Imaging	`U3-3080SE-C-HQ`	Sony IMX183	1"	2.4 µm	19	Rolling	USB3	0/45°C	~1100-1500 €	Edmund
FLIR/Teledyne	`BFS-PGE-200S6C-C`	Sony IMX183	1"	2.4 µm	6.1	Rolling	GigE PoE	0/50°C	~650-810 €	edmund
FLIR/Teledyne	`BFS-U3-200S6C-C`	Sony IMX183	1"	2.4 µm	18	Rolling	USB3	0/50°C	~619 €	B&H / DigiKey
Allied Vision	`Alvium G1-2050c`	Sony IMX183	1"	2.4 µm	5.9	Rolling	GigE PoE	−20/+65°C	~1100-1300 €	allied
Allied Vision	`Alvium 1800 U-2050c`	Sony IMX183	1"	2.4 µm	17-21	Rolling	USB3	−20/+65°C	~650 €	Edmund DE
LUCID RECO	`Triton TRI200S-CC`	Sony IMX183 BSI	1"	2.4 µm	5.6-6	Rolling	GigE PoE M12 IP67	−20/+55°C	~520 €	lucid
Hikrobot	`MV-CS200-10GC`	Sony IMX183	1"	2.4 µm	5.9	Rolling	GigE PoE	−30/+60°C	~230-420 €	hikrobot
Hikrobot	`MV-CS200-10UC`	Sony IMX183	1"	2.4 µm	18.9	Rolling	USB3	0/50°C	~500-900 €	MaxxVision
Baumer	`VCXG-201C.R`	Sony IMX183	1"	2.4 µm	6	Rolling	GigE	0/60°C	~1438 €	baumer
Baumer	`VCXU.2-201C.R`	Sony IMX183	1"	2.4 µm	15-20	Rolling	USB3	0/60°C	1091 € HT	OTS Store
JAI	`GOX-20405C-PGE` Pregius S	Sony IMX541	1.1"	2.74 µm	5	Global	GigE PoE	−5/+45°C	~1800-2400 €	jai
TIS	`DFK 33UX183` / `33GX183`	Sony IMX183	1"	2.4 µm	19 USB / 6 GigE	Rolling	USB3 / GigE	−5/+50°C	~700-1000 €	tis
Daheng	`MER2-2000-19U3C`	Sony IMX183	1"	2.4 µm	19	Rolling	USB3	0/50°C	~500-900 €	VA Imaging

9. Sourcing objectifs C-mount 1.1"

Modele	Focale	Format	MP	Aperture	Prix HT	Source
Kowa LM12FC24M RECO	12 mm	1.1"	24 MP	f/1.8-16	~813 €	kowa
Kowa LM16FC24M RECO	16 mm	1.1"	24 MP	f/1.8-16	~893 €	kowa
Kowa LM25XC	25 mm	1.1"	24 MP	f/2.4-16	sur devis	kowa
Computar V1226-MPZ-R	12 mm	1"	20 MP	f/2.6	~504 €	computar
Computar V1624-MPZ-R	16 mm	1"	20 MP	f/2.4	~476 €	computar
Schneider Cinegon 1.4/12-C	12 mm	1.1"	12-24 MP	f/1.4	~900 €	schneider
Edmund Optics CA series 1.1"	12-25 mm	1.1"	20 MP	f/2.8	~500-900 €	edmund

10. Top 3 recommandations devis

#1 — Premium global shutter 20 MP

Basler ace 2 a2A4504-5gcBAS

~2370 € HT

Sony IMX541 Pregius S 4e gen, BSI, format carre 1:1 4504×4504 (20.2 MP), global shutter, −10/+60°C. Pylon SDK mature, distribution France via Stemmer.

Pros : capteur le plus moderne, pas de tearing
Cons : prix eleve

#2 — Best value robuste

LUCID Triton TRI200S-CC

~520 € HT

Sony IMX183, 1", 20 MP rolling, boitier 29×29×45 mm M12 IP67, plage −20/+55°C. Arena SDK GenICam.

Pros : IP67, prix excellent, robuste
Cons : rolling shutter

#3 — Thermique max

Allied Vision Alvium G1-2050c

~1100-1300 € HT

Sony IMX183, 1", 20 MP rolling, plage thermique −20/+65°C (la meilleure du panel). Vimba X SDK. Boitier ferme C-mount disponible.

Pros : thermique, buffer 32 MB embarque
Cons : rolling shutter, prix intermediaire

Alternatives

Budget extreme : LUCID TRI200S + Hikrobot MV-CS200 (verifier conformite export Chine, ITAR/EAR/EU 2023/2391 selon produits documentes)
Global shutter 20 MP alt : JAI GOX-20405C-PGE (IMX541, garantie 6 ans, 80G shock) — ~2000 € HT

Objectif recommande

Couple Kowa LM12FC24M (12 mm) + Kowa LM16FC24M (16 mm) pour les deux scenarios de distance (~1700 € HT total).

11. Prochaines actions

Demander devis officiels Stemmer Imaging France (Lyon) pour Basler + Allied Vision + LUCID
Devis Kowa via Polytec France ou Vision Dimension
Demander cotation Smart Vision Lights LWL300 + Effi-Flex pour eclairage cabine ISO8
Confirmer fixation mecanique plafond cabine cote integrateur projet
Specifier interface logicielle archivage reseau (workflow CDC : photos → dossier reseau, nommage selon etiquette)
Verifier conformite export pour Hikrobot/Daheng selon nature des produits documentes (ITAR/EAR/EU 2023/2391)

12. Sources consultees

Fichiers detail

sourcing-boitiers-claude.md — recherche agent Claude general-purpose
sourcing-boitiers-codex.md — recherche codex gpt-5.5 reasoning high
README.md — synthese specifications
cao-poste/ — 3 vues CAO SolidWorks source

Constructeurs cameras

Basler — baslerweb.com
IDS Imaging — ids-imaging.com
FLIR/Teledyne — teledynevisionsolutions.com
Allied Vision — alliedvision.com
LUCID Vision Labs — thinklucid.com
Hikrobot — hikrobotics.com
Baumer — baumer.com
JAI — jai.com
The Imaging Source — theimagingsource.com
Daheng Imaging — daheng-imaging.com

Constructeurs objectifs

Kowa — kowa-lenses.com
Computar — computar.com
Schneider-Kreuznach — schneiderkreuznach.com
Edmund Optics — edmundoptics.com

Distributeurs / pricing

Stemmer Imaging France — stemmer-imaging.com
Vision Dimension — vision-dimension.com
Edmund Optics France — edmundoptics.fr
Framos — framos.com
1stVision USA — 1stvision.com
AVsupply — avsupply.com
Eltra Trade — eltra-trade.com
MaxxVision — maxxvision.com

Sourcing 2026-05-18 — Projet SODI
Synthese fusionnee recherches Claude (Agent general-purpose, 140k tokens, 97 outils) + Codex (gpt-5.5 reasoning high)
Prix indicatifs HT, a confirmer par devis officiel
